DHD开发和制造应用于电台直播室和电视台演播室的数字播出调音台，他们的客户遍及公共和商业广播世界的每一个角落。







适用所有应用场合的智能化模块

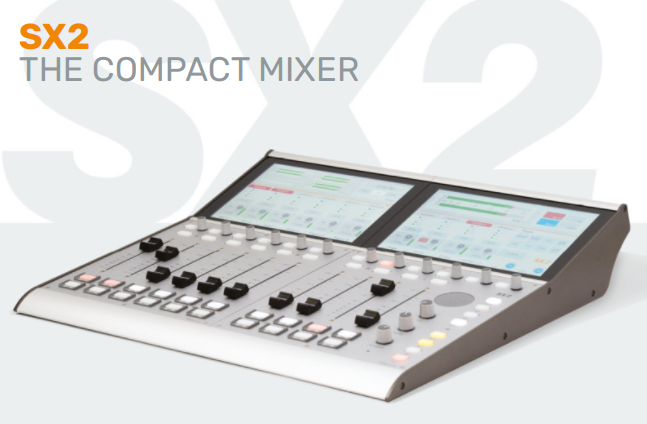

SX2 专为电台和所有其它广播应用而设计、是一套模块化专业调音台。由于其优越的性能价格比，特别适用于电台直播、音频工作站和小型的转播车。

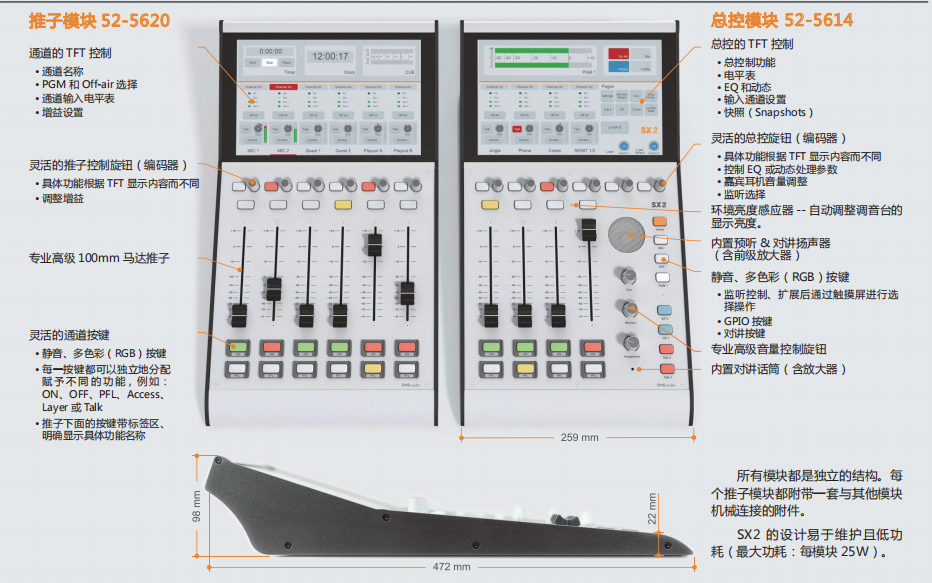

调音台控制面可选用的推子数量范围为 4 推子至 16 推子。总控制模块（52-5614）具备 4 个推子和用于监听、对讲和中央控制的总控面板。推子模块（52-5620）具备 6 个推子。所有的推子都是马达推子，因此可以翻页获得 16 通道的控制。

以上两种模块都标配了 10.1”多点触控显示屏，用于推子和参数的中央控制。所有的 SX2 模块都是独立的结构。

控制模块都是独立的结构，而且多个模块物理级联可以形成一个整体调音台控制面。

总控制模块上还具备一些最重要的音频输入和输出接口，不仅有 1 路话筒输入和 1 路耳机输出接口，还可以直接连接出 1 路立体声监听。因而降低了机架安装的空间需求和减少了布线工作量。

SX2 基于与 52 系列 MX 和 RX2相同的固件。可以通过 Toolbox 9 配置软件的简化版“SX2Config”进行最基本的系统分配。SX2 通过扩展授权可以与其它的 52 系列设备网络连接，无缝衔接。

共享使用网络遥控和监测软件和DSP 控制软件。

DSP 处理和 I/O

DHD52-1830 I/O DSP 核心是一个最高支持16 个推子的 DSP 处理核心和输入 / 输出接口集合成一体的模块。这个仅仅 1U 的单元模块上具备完全可以满足记者录入、编辑室、或小型录音室的所有接口。

优秀的互通互连性是这个 I/O DSP 模块的****亮点。话筒、耳机、模拟线路和 AES3 信号都可以通过标准的 XLR（卡侬）接口连接，还具备 USB音频接口和 ADAT 或 S/PDIF 的 Toslink 接口。也可以选用多声道接口，它们包括 : MADI、DHD 的千兆音频光接口（GA）和网络音频接口（APC）。

标配内置 4ch/4ch DanteTM 接口是连接简易的播放、录制系统的理想解决方案、也可以利用这个接口进行监听或对讲等用途。

为了实现****化的网络互联性，I/O DSP 模块 可 以 选 配 AES67 RAVENNA( 52-7067) 或DanteTM （52-7080）网络音频接口。

仅仅 1U 外型结构的 DSP 核心模块内含一套独立的 DSP 系统。它的运行无需 PC 支持，而且内部没有风扇和硬盘也没有电池。因而这个 XS2 DSP核心完全适合在要求低维护率和静音的直播机房使用。

通过以太网络将推子控制模块、总控制模块、DSP 模 块 以 及 所 有 的 I/O 模 块 连 接 到 系 统 内（DHD 的 APC 技术），仅采用标准的网线（CAT5/6）进行模块之间的相互连接.

高性能 40- 比特浮点 DSP 处理，包括以下功能：

• 16 通道，单声道或立体声，每通道具备：3 段均衡（全参数）、

次声波滤波器、动态处理、限幅器、延时

• 16 立体声母线，包括：PGM、Aux、Clean feeds 和 PFL

• 6 路 Clean Feeds (mix-minus、单声道或立体声 )

• 4 路监听母线（直播室和控制室）

• 灵活的对讲系统、逻辑控制以及 GPIO 系统

• 内置切换矩阵

• 内置测试音频发生器

• 内部或外部 48 kHz 或 44.1 kHz 同步
