品牌介绍
|
品牌名称:Elenos
品牌归属地:意大利
自1977年开始,已有超过40000台Elenos FM发射机在100多个国家安装。 Elenos 是********的FM发射机制造商之一。在欧洲,北美,亚洲都有分公司及技术支持。 |
产品信息
|

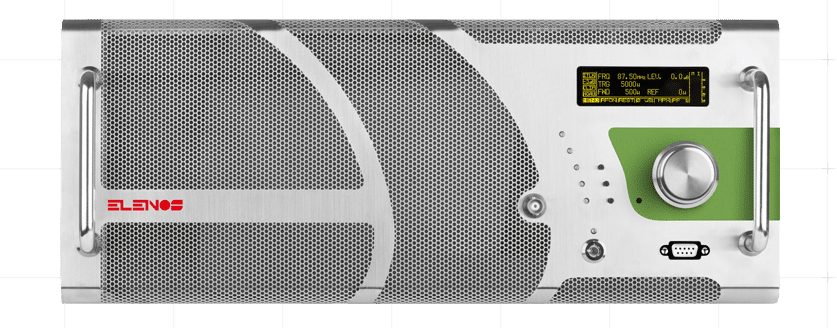

Elenos ETG5000(5KW)FM调频发射机
发布时间:2021/10/12 15:01:33 浏览次数:次
产品主要特点:
1、ETG5000立体声调频广播发射机为体积小,重量轻的5KW发射机。 2、ETG5000全固态立体声调频广播发射机特点:组件化、维修容易和经济、体积小(标准机柜4U高度)、重量轻(31KG)、放大器采用了铝合金机箱,安装方便、占用空间小、可靠、运行成本低。上述优点均有赖于创新的设计理念和先进的CAD设计而实现。整机功放采用,宽带设计,改变频率无需调整,功放由7块1000W模块一次合成输出,效率高。模块设计一致性极高可相互互换,维护极其简便。 3、高效、节能,整机效率高达70%,远高于同类型设备,大大降低了发射机的运行成本,5KW调频发射机****输入功耗≤7.1KW,有效的降低了能量消耗,长期使用可大大节省用户电费,达到了绿色环保的目的。 新技术: ●ICEFETG技术运用大大提高了整机效率,降低了功放管和散热器的温度,确保了长时间高可靠连续工作。 ●ETG5000采用多路一次性功率分配合成技术与传统多路分配合成相比省却了大功率吸收电阻降低了功耗,从而提高了50%的分配合成效率。 ● 智能功率控制系统在AC电压变化,射频激励功率变化和负载参数变化情况下确保功放工作输出功率保持在设定值不变。 ●采用高科技的微机数字系统控制器,具备完善的系统自我诊断功能,功放合成设计和超强的冷却系统均经反复严格的试验,从而确保在极限环境情况下或部分失效情况下也能维持不停机工作。当任一或多个功放模块、电源模块失效或者因某种因素引起的机内温升过高(67℃)时,功率放大器会自动将输出功率降至安全区域,,经处理后自动恢复正常工作。 ●电源采用高效益,高稳定性的AC-DC开关电源,内部装有3组60A50V 9KW (30V-50V,工作电压在38V左右)的电源组件并联输出,富余量大,当一个或多个组件发生故障,发射功率会自动下降到一个安全功率继续工作,确保发射机长时间不间断地工作。 ●风机采用智能变频技术,经久性耐用,使无故障工作时间可达10万小时以上。 ●该风机在智能控制功能情况下:功放温度达到45℃时,只要60%的风速工作。从45℃至65℃时,风扇速度是成正比的60%至100%不等。从65℃至70℃的风扇转速变化比例从100%到120%,正常工作风速只需68%左右。 ●ETG5000运用了微机数字处理器(CPU)控制和保护,具备完善的保护系统:过温、过压、过流、过激励、天馈过驻波比等,同时将这些参数储存在存储器中可方便的读取,帮助判断故障点,液晶显示器显示每组功放电压、电流、功率、温度和每组开关电源温度、电流、电压、温度及风机的风速等100多项工作参数。 ●操作维修简便,可通过全功能液晶显示器了解设备的运行参数,在设备出现故障时,即可通过显示屏上的故障代码马上找到设备对应的故障点。 ●在天线出现开、短路时确保发射机不损坏,故障排除后仍能正常工作。 ●具备遥控遥测功能,便于随时随地便于监测、遥控。 ●发射机可以通过RS485接口方式与电脑相连,对发射机进行遥控遥测,在电脑上对发射机各项参数进行检测(包括各功放电压、电流、温度、入射功率、反射功率,开关电源温度、电流、电压,风机的转速,整机效率等参数)以及对发射机开机、关机、功率、频率进行远程操作。 ●发射机也可以通过GSM调制解调器(选配)相连,采用手机发短信的方式与发射机通信,了解发射机工作状态(入射功率、反射功率、电流、电压、环境温度、开关电源温度、功放温度),以及对发射机功率及开机、关机进行远程操作,当发射机发生故障时,发射机会自动将故障代码及时用短信方式告知用户手机,帮助客户及时发现故障并排除故障。 发射机可预设六组工作频率,特别适用于N+1系统,方便主备切换。
基本技术参数
频率:87.5-108MHz
步进频率:10KHz
输出接口:7/8”
输入阻抗:50 Ω
输出功率:>5000W
输入阻抗:50 Ω
谐波:<-80dB
剩余AM:≤-60dB
输出功率稳定度:±0.1dB
谐波和寄生辐射:≥-80dB
频率稳定度:<10ppm 一年
失真:<0.03%
S/N信噪比:82dB
预加重:0μS/25/50μS/75μS (±0.1dB)
音频左/右输入
频率响应:±0.1dB(20Hz/15KHz)
立体声分离度:60dB
输入阻抗:600Ω 平衡
输入电平控制:-10dB~+15dB 步进0.1dB可调
AES/EBU数字音频
AES/EBU输入阻抗:110Ω平衡卡侬
AES/EBU输入电平:0.2-10vpp
AES/EBU采样率:48千赫
AES/EBU输入分辨率:24比特
MPX/SCA/RDS输入 阻抗:10 KΩ不平衡输入
频率响应:±0.1dB(20Hz/100KHz)-45dB 19KHz
增益控制:±12dB在 0.1dB级
SCA/RDS输入:0dB-75KHz标准频偏
连接口:BNC
其它
温度:-20℃~+45℃
湿度:95% @ 40℃
重量:31Kg
尺寸:48.5×17.6×70cm
供电电压:220V单相或380V三相
冷却:机械通风 |
