产品特色
输入/输出AES/EBU信号,兼容AES3,S/PDIF
输出信号符合国际GY/TI56-2000,GY/TI58-2000,GY/TI87-2002
输入兼容各种取样频率的AES信号,使设备的互联更方便
输入各路AES信号无须同步,光端机内部配有锁相环自同步功能
单级传输距离可达120km
所有元器件,包括接插件均使用国际著名厂家的产品,且经过长时间使用验证,完全保证可靠性,满足电台对产品长年不停电可靠工作的需要
产品外壳使用铝材料,外观大气,符合人体工学要求,重量轻,使用寿命长
产品线路板设计不含铅,满足环保要求,保护机房环境不受污染
支持LED状态指示,音频活动指示,光路指示,电源系统指示等
简短说明

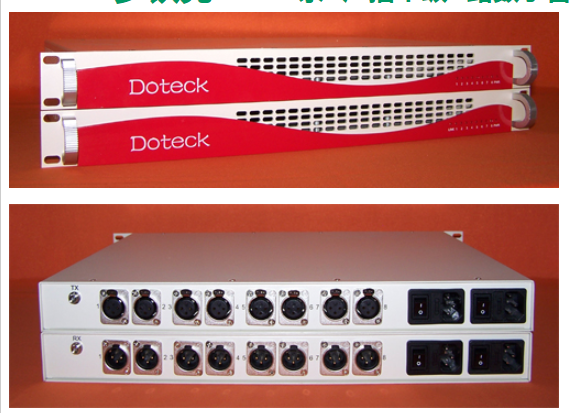

Doteck多铁克i8AES系列数字音频光端机由光发送端和光接收端构成。发送端输入8路AES/EBU数字音频信号,经过数字编码方式对AES数字音频信号进行转换,接收端输出8路AES/EBU数字音频信号。
Doteck多铁克i8AES系列数字音频光端机可接受44.1KHz或48KHz采样频率的同步或异步AES/EBU音频信号,并可提供多种版本的光发射机和接收机组合,以满足不同的距离要求。
通道数
|
8路
|
电平
|
0.2-7.0Vp-p
|
取样频率
|
32KHz-108KHz
|
阻抗
|
110欧姆(平衡),75欧姆(非平衡)
|
接口
|
XLR卡侬(平衡),BNC(非平衡)
|
通道数
|
8路
|
电平
|
5Vp-p
|
取样频率
|
48KHz
|
抖动
|
<0.005UIp-p
|
上升/下降时间
|
<25ns
|
阻抗
|
110欧姆(平衡),75欧姆(非平衡)
|
接口
|
XLR卡侬(平衡),BNC(非平衡)
|
尺寸(高×宽×深,mm毫米)
|
44×433×340(mm)
|
电源
|
130-260VAC,50/60Hz
|
功耗
|
<10W
|
相对温度
|
0-50摄氏度
|
相对湿度
|
0-95%不结露
|
LED状态指示
|
电源,光链路状态,音频工作状态
|
光纤模式
|
单模,或多模
|
光纤数量
|
1根
|
波长
|
1310nm,或1550nm
|
光纤接口
|
FC/PC,或SC/PC
|
单模传输距离
|
0-40公里,或0-80公里,或0-120公里
|
多模传输距离
|
0-2公里
|
