产品特色
信号指标优于广播甲级传输质量标准
10bit视频A/D转换，20bit音频A/D转换
宽的视频AGC，输入视频电压范围0.6V-1.6V，完善的数字箝位，对用户信号源要求更低
模拟音频输出口可平衡/非平衡自动转换，ESD(Electric Static Discharge静电放电)保护，使用更安全可靠
传输距离可达120公里无继电器
所有组件，包括连接器，均为世界知名厂家定制，稳定性和可靠性高
产品外壳使用铝材料，外观大气，符合人体工学要求，重量轻，使用寿命长
PCB板采用环保无铅，符合RoHS要求
支持LED状态指示，视音频活动指示，光路指示，电源指示等


简短说明

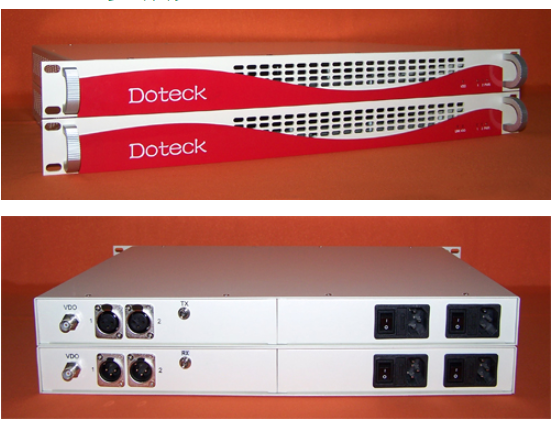

Doteck多铁克A1系模拟视音频光端机由发送端和接收端组成，输入为1路CVBS复合视频信号，2路模拟音频信号，采用10Bit 编码方式对模拟视频信号进行模数转换，20Bit 编码方式对模拟音频信号进行模数转换，输出1路CVBS复合视频信号，2路模拟音频信号，在光路传输过程中不压缩、数字化，视频图像信号指标优于广播甲级传输标准。

Doteck多铁克A1系模拟视音频光端机克服了常规的模拟调频、调相、调幅光端机多路信号同传时相互干扰严重、容易受环境影响、传输质量低劣、长期工作稳定性差等缺点。

技术指标

视频

通道数量	1路
带宽	7MHz
数字编码	10Bit
输入电平	0.6-1.6Vp-p
输出电平	1Vp-p
视频标准	525/625线
幅频特性	±0.2dB to 5.75MHz(CCIR-601)
亮色延时	<10ns
微分增益	<1.0%
微分相位	<1.0度
信噪比(加权)	>70dB
阻抗	75Ω
接口	BNC

音频

通道数	2路
工作模式	平衡或非平衡
数字编码	20Bit
****输入/输出电平	17.4Vp-p(+18dBm)
频率响应	20Hz-20KHz@-0.2dB
总谐波失真	0.2%
信噪比(加权)	>88dB@(1KHz)
通道隔离度	>90dB@1KHz，>90dB@20KHz
阻抗	600Ω
接口	XLR卡侬

物理参数

尺寸(高×宽×深，mm毫米) 19英寸宽1RU机箱 迷你型小机箱	44×433×340(mm) 44×216.5×230(mm)
电源	130-260VAC，50/60Hz
功耗	<10W
相对温度	0-50摄氏度
相对湿度	0-95%不结露
LED状态指示	电源，光链路状态，视音频工作状态

光链路参数

光纤模式	单模，或多模
光纤数量	1根
波长	1310nm，或1550nm
光纤接口	FC/PC，或SC/PC
单模传输距离	0-40公里，或0-80公里，或0-120公里
多模传输距离	0-2公里
